Podczas awarii sterownika EMS (Engine Management System) EMD1 w pojazdach Scania na desce rozdzielczej mogą pojawiać się różne komunikaty błędów oraz kontrolki ostrzegawcze. W zależności od rodzaju usterki, objawy mogą obejmować:

Najczęstsze komunikaty i objawy na desce rozdzielczej:

1. Komunikat “Usterka silnika” (“Engine Fault”)
    Opis: Wskazuje na problem w układzie zarządzania silnikiem.
    Przyczyny:
    •    Awaria wtryskiwaczy.
    •    Problemy z czujnikami silnika (np. czujnikiem położenia wału korbowego, temperatury, ciśnienia).
    •    Uszkodzenie modułu EMS.

2. Komunikat “Awaria układu emisji spalin”
    Opis: Oznacza problem z systemem emisji spalin, w tym EGR, SCR (AdBlue) lub DPF.
    Przyczyny:
    •    Uszkodzenie sterownika EMS, który nie steruje poprawnie systemami redukcji emisji.
    •    Problemy z czujnikami ciśnienia, temperatury spalin lub AdBlue.

3. Kontrolka “Check Engine”
    Opis: Sygnalizuje ogólną awarię w układzie silnika.
    Przyczyny:
    •    Brak komunikacji między sterownikiem EMS a czujnikami silnika.
    •    Przeciążenie lub przegrzanie sterownika EMS.

4. Komunikat “Awaria układu zasilania paliwem”
    Opis: Może wskazywać na problemy z wtryskiwaczami, pompą paliwową lub sterowaniem wtryskiem.
    Przyczyny:
    •    Uszkodzone tranzystory sterujące wtryskiwaczami w EMS.
    •    Problemy z czujnikiem ciśnienia paliwa.

5. Komunikat “Brak komunikacji z układem sterującym silnika”
    Opis: Oznacza brak komunikacji sterownika EMS z magistralą CAN.
    Przyczyny:
    •    Uszkodzenie układów komunikacyjnych w EMS.
    •    Problemy z magistralą CAN (zwarcia, przerwy w przewodach).

6. Komunikat “Awaria układu turbo”
    Opis: Wskazuje na nieprawidłowe działanie układu sterowania turbosprężarką.
    Przyczyny:
    •    Uszkodzenie obwodów sterujących turbiną w EMS.
    •    Problemy z czujnikiem ciśnienia doładowania.

7. Komunikat “Awaria układu recyrkulacji spalin (EGR)”
    Opis: Problemy z działaniem zaworu EGR.
    Przyczyny:
    •    Uszkodzenie obwodów sterujących EGR w EMS.
    •    Błędy odczytu danych z czujników temperatury i przepływu.

8. Komunikat “Tryb awaryjny silnika”
    Opis: Silnik pracuje w trybie awaryjnym, z ograniczoną mocą i prędkością obrotową.
    Przyczyny:
    •    Krytyczna awaria EMS.
    •    Nieprawidłowe sterowanie wtryskiem paliwa lub systemami emisji spalin.

Charakterystyczne objawy towarzyszące awariom sterownika EMS:
    1.    Spadek mocy silnika:
    •    Silnik nie osiąga pełnej mocy, a prędkość maksymalna jest ograniczona.
    2.    Nierówna praca silnika:
    •    Silnik działa nieregularnie, szczególnie na biegu jałowym.
    3.    Trudności z uruchamianiem silnika:
    •    Długi czas kręcenia rozrusznika lub brak możliwości uruchomienia silnika.
    4.    Gaśnięcie silnika:
    •    Silnik gaśnie podczas pracy, szczególnie po rozgrzaniu.
    5.    Zwiększone zużycie paliwa:
    •    Błędy w sterowaniu wtryskiem prowadzą do nieefektywnego spalania.

Diagnoza i naprawa:
    1.    Diagnostyka komputerowa:
    •    Użycie narzędzia diagnostycznego do odczytu kodów błędów i analizy parametrów pracy silnika.

    2.    Weryfikacja sterownika:
    •    Sprawdzenie komunikacji magistrali CAN oraz napięcia zasilającego EMS.

    3.    Naprawa lub wymiana EMS:
    •    W przypadku uszkodzenia obwodów wewnętrznych EMS może być konieczna naprawa lub wymiana sterownika.

Awaria sterownika EMS może prowadzić do poważnych problemów z pracą pojazdu, dlatego w przypadku pojawienia się wymienionych objawów zaleca się niezwłoczną diagnostykę w serwisie.

Sterownik EMS (Engine Management System) w systemie EMD1 (Engine Management Diesel, pierwsza generacja) w pojazdach Scania to zaawansowany moduł sterujący pracą silnika wysokoprężnego. Jego główną rolą jest optymalizacja pracy silnika pod względem osiągów, ekonomii i emisji spalin. Poniżej przedstawiam dane techniczne oraz informacje dotyczące jego budowy.

Dane techniczne sterownika EMS EMD1
    1.    Napięcie zasilania:
    •    Nominalne: 24V (standard dla pojazdów ciężarowych).
    •    Zakres operacyjny: 18–32V.
    2.    Procesor:
    •    Architektura 16-bitowa (w EMD1, nowsze wersje mają 32-bitowe procesory) np. MPC5566MPZ132
    •    Częstotliwość taktowania: około 40–100 MHz (w zależności od wersji).
    3.    Pamięci:
    •    ROM (Read-Only Memory): Zawiera firmware sterownika (oprogramowanie systemowe).
    •    RAM (Random-Access Memory): Przechowuje dane tymczasowe podczas pracy (np. odczyty czujników).
    •    EEPROM/Flash Memory: Przechowuje ustawienia adaptacyjne oraz dane diagnostyczne (np. historie błędów).
    4.    Komunikacja:
    •    Magistrala CAN (Controller Area Network) do komunikacji z innymi modułami w pojeździe.
    •    Standard CAN 2.0 z prędkością do 500 kbps.
    •    Obsługa protokołów OBD dla diagnostyki.
    5.    Obsługiwane systemy:
    •    Układ wtryskowy (pompowtryskiwacze lub system Common Rail, w zależności od konfiguracji).
    •    Sterowanie EGR (Exhaust Gas Recirculation).
    •    Kontrola układu turbo (zmienna geometria lub zawór upustowy).
    •    Współpraca z systemem SCR (Selective Catalytic Reduction) i DPF (Diesel Particulate Filter), jeśli pojazd jest wyposażony w te elementy.
    6.    Zakres pracy:
    •    Temperatura pracy: od -40°C do +85°C.
    •    Odporność na wibracje i wstrząsy zgodnie ze standardami motoryzacyjnymi.
    7.    Zabezpieczenia:
    •    Ochrona przed przepięciami i zwarciami w obwodzie zasilania.
    •    Mechanizmy detekcji błędów w komunikacji CAN.
    •    Ochrona przed wilgocią i kurzem (hermetyczna obudowa).
    8.    Sterowanie wtryskiem paliwa:
    •    Maksymalna liczba obsługiwanych cylindrów: 6 lub 8 (w zależności od modelu silnika).
    •    Obsługa wielofazowego wtrysku (np. wtrysk wstępny i główny).
    9.    Rozmiary i masa:
    •    Typowe wymiary: około 27 x 24 x 8 cm.
    •    Waga: około 4-5 kg.

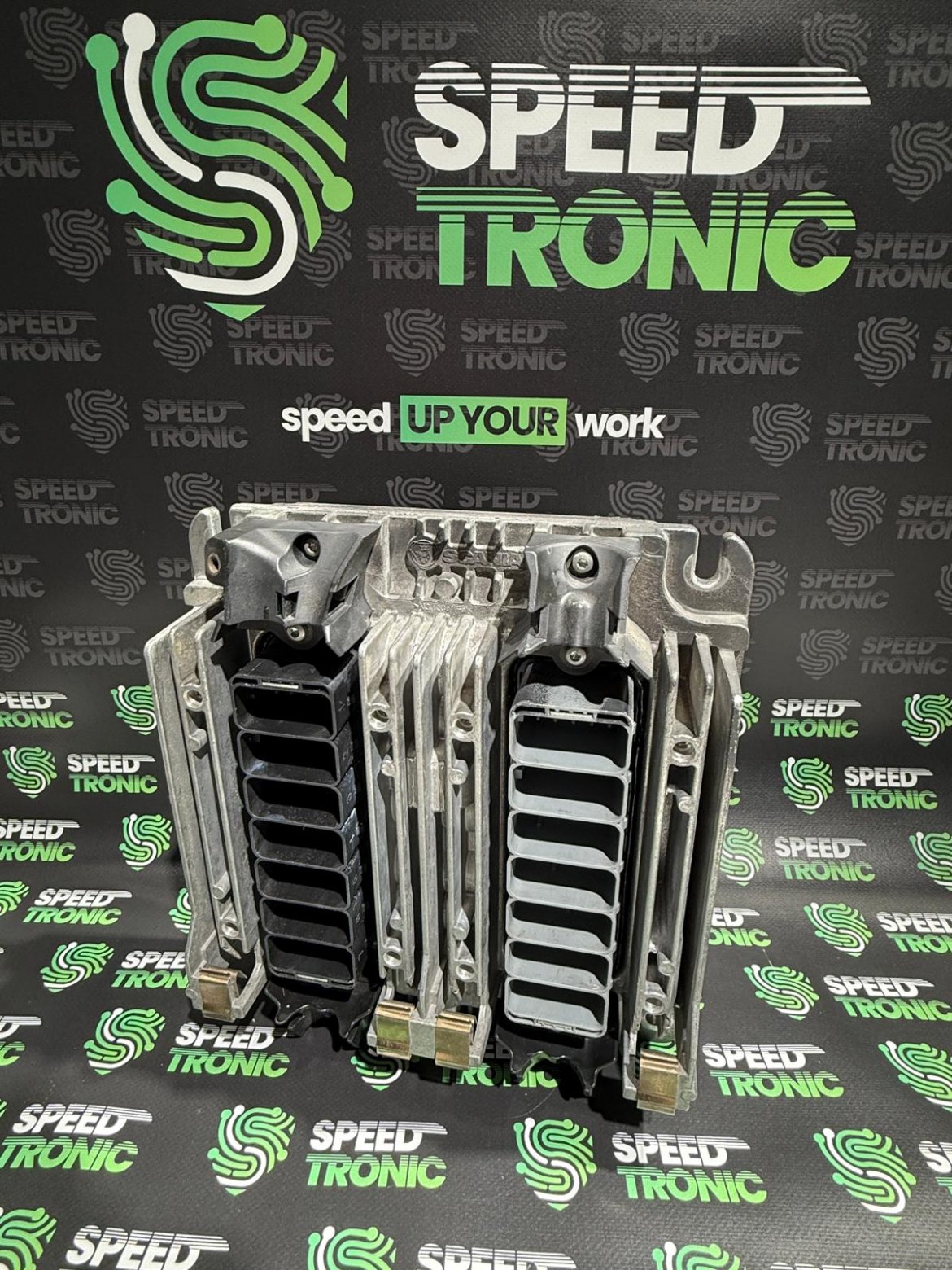

Budowa sterownika EMS EMD1
    1.    Obudowa:
    •    Aluminiowa lub z tworzywa sztucznego, odporna na czynniki zewnętrzne (wilgoć, pył, wibracje).
    •    Hermetycznie zamknięta, co zapewnia ochronę układów elektronicznych.
    2.    Układy wewnętrzne:
    •    Mikroprocesor: Odpowiada za przetwarzanie danych wejściowych i wydawanie poleceń wyjściowych.
    •    Układy wejścia/wyjścia (I/O):
    •    Wejścia: Odbierają sygnały z czujników (np. temperatury, ciśnienia, prędkości obrotowej).
    •    Wyjścia: Sterują aktuatorami (np. wtryskiwaczami, zaworami EGR, turbosprężarką).
    3.    System chłodzenia:
    •    Pasywne odprowadzanie ciepła przez obudowę lub radiator.
    4.    Moduły diagnostyczne:
    •    Układy do rejestracji błędów oraz ich komunikacji z systemami diagnostycznymi.
    5.    Złącza:
    •    Wielopinowe złącza do podłączenia przewodów zasilających, magistrali CAN oraz połączeń z czujnikami i aktuatorami.

Typowe funkcje sterownika EMS EMD1
    1.    Optymalizacja pracy silnika:
    •    Precyzyjne sterowanie wtryskiem paliwa w celu maksymalizacji osiągów i redukcji emisji.
    2.    Diagnostyka:
    •    Monitorowanie pracy silnika w czasie rzeczywistym.
    •    Rejestrowanie i raportowanie błędów.
    3.    Adaptacja:
    •    Dostosowanie parametrów pracy silnika do warunków eksploatacji i stylu jazdy kierowcy.

Sterownik EMS EMD1 w Scania jest zaawansowanym modułem, który integruje kluczowe funkcje zarządzania silnikiem, emisją spalin i diagnostyką

W pojazdach Scania Euro 6 najczęstsze kody błędów EMS (Engine Management System) związane z awarią sterownika silnika mogą dotyczyć zarówno problemów z samym modułem EMS, jak i układami, które ten sterownik kontroluje (np. wtrysk paliwa, układ SCR, DPF, czujniki). Oto lista najczęstszych kodów błędów:

Najczęstsze kody błędów EMS w Scania Euro 6 i ich przyczyny:


Kod błędu: 5638
    Opis: Usterkę pamięci wewnętrznej sterownika silnika.
    Możliwe przyczyny:
    •    Problemy z napięciem zasilania sterownika EMS, takie jak zbyt niskie napięcie lub nagłe jego zaniki.
    •    Uszkodzenia wewnętrzne modułu EMS, obejmujące awarie komponentów elektronicznych odpowiedzialnych za przechowywanie i przetwarzanie danych.

 Kod błędu: 11176
    Opis: Brak komunikacji z magistralą CAN.
    Możliwe przyczyny:
    •    Uszkodzenie wewnętrzne sterownika EMS.
    •    Problemy z przewodami magistrali CAN (zwarcia, przerwy).
    •    Zakłócenia w komunikacji z innymi modułami (np. COO, BMS).

 Kod błędu: 12802
    Opis: Nieprawidłowe działanie czujnika położenia wału korbowego.
    Możliwe przyczyny:
    •    Uszkodzony czujnik wału korbowego.
    •    Problemy z przewodami łączącymi czujnik ze sterownikiem EMS.
    •    Błąd wewnętrzny układu wejścia EMS.

 Kod błędu: 13112
    Opis: Awaria sterowania wtryskiwaczem paliwa (np. cylinder 1).
    Możliwe przyczyny:
    •    Uszkodzenie tranzystora sterującego w EMS.
    •    Zwarcie lub przerwa w okablowaniu wtryskiwacza.
    •    Niesprawność wtryskiwacza.

Kod błędu: 13116

    Opis: Usterka wtryskiwacza paliwa
    Objawy:
    •    Nierówna praca silnika.
    •    Zwiększone zużycie paliwa.
    •    Silnik pracuje na mniejszej liczbie cylindrów.
    •    Przyczyny:
    •    Uszkodzenie tranzystora sterującego w EMS.
    •    Zwarcie lub przerwa w okablowaniu do wtryskiwacza.
    •    Problemy z samym wtryskiwaczem.

3. Kod błędu: 14364

    Opis: – Awaria sterowania turbosprężarką
    Objawy:
    •    Spadek mocy silnika.
    •    Ograniczenie prędkości obrotowej.
    •    Przyczyny:
    •    Uszkodzenie sterowania aktuatora turbosprężarki.
    •    Problemy z czujnikiem ciśnienia doładowania.
    •    Zanieczyszczony mechanizm zmiennej geometrii.

 Kod błędu: 14365
    Opis: Usterka sterowania turbosprężarką (zawór upustowy lub zmienna geometria).
    Możliwe przyczyny:
    •    Uszkodzenie obwodów sterujących w EMS.
    •    Niesprawny zawór lub actuator turbosprężarki.
    •    Zanieczyszczenie mechanizmu zmiennej geometrii.

 Kod błędu: 17410, 17411
    Opis: Błąd w układzie recyrkulacji spalin (EGR).
    Możliwe przyczyny:
    •    Uszkodzenie zaworu EGR.
    •    Problemy z czujnikami temperatury lub przepływu spalin.
    •    Błąd w sterowaniu EMS.

 Kod błędu: 14605, 14607
    Opis: Awaria w systemie redukcji emisji spalin (SCR/AdBlue).
    Możliwe przyczyny:
    •    Uszkodzenie pompy AdBlue.
    •    Problemy z czujnikami NOx.
    •    Uszkodzenie sterownika EMS odpowiadającego za kontrolę SCR.

 Kod błędu: 13804
    Opis: Błąd czujnika ciśnienia paliwa.
    Możliwe przyczyny:
    •    Uszkodzony czujnik ciśnienia paliwa.
    •    Przerwa lub zwarcie w obwodzie czujnika.
    •    Problem z układem wejścia sterownika EMS.

 Kod błędu: 14907
    Opis: Awaria komunikacji między EMS a COO (Centralny Moduł Operacyjny).
    Możliwe przyczyny:
    •    Uszkodzenie sterownika EMS lub COO.
    •    Problemy z magistralą CAN.
    •    Zakłócenia w pracy układu elektrycznego pojazdu.

 Kod błędu: 12901
    Opis: Usterka układu chłodzenia (czujnik temperatury cieczy chłodzącej).
    Możliwe przyczyny:
    •    Uszkodzony czujnik temperatury.
    •    Zwarcie w obwodzie czujnika.
    •    Uszkodzenie układu wejścia EMS.

 Kod błędu: 17502, 17501
    Opis: Awaria układu filtrowania spalin (DPF).
    Możliwe przyczyny:
    •    Zablokowany filtr cząstek stałych.
    •    Uszkodzenie czujników ciśnienia różnicowego.
    •    Błąd w sterowaniu regeneracją filtra przez EMS.

Dodatkowe informacje o kodach błędów:

Tryb awaryjny:
    •    W przypadku poważnych błędów (np. 12802, 13112, 17410), silnik może wejść w tryb awaryjny, ograniczając moc i obroty, aby chronić układ przed dalszymi uszkodzeniami.

Najczęstsze kody błędów EMS w Scania Euro 6 często wskazują na problemy z kluczowymi systemami, takimi jak wtrysk paliwa, turbosprężarka, DPF, EGR czy SCR. Szybka diagnoza i naprawa są kluczowe dla zapewnienia prawidłowej pracy silnika i uniknięcia poważniejszych uszkodzeń.
